ShaderLab入门实践5

Hello，小伙伴们，汪汪又来给大家带来Shader实践了。这次是描边shader的实现。

截至目前为止，我们的shader实践已经进行了5期了（目前为止看不懂的小伙伴们可以回顾一下汪汪前面写的基础哦~），我们都是从最基本来开始的，“颜色”，“UV”，之后是本篇文章的“法线”，当然了，后面还有光照，序列帧动画等，这些我们后面会慢慢发布实践来为大家讲解。本次法线的案例讲解是为了后面“毛茸茸”材质的讲解做铺垫，如果大家喜欢，可以关注汪汪，汪汪会持续更新Shader案例，还有一些美术开发技巧。

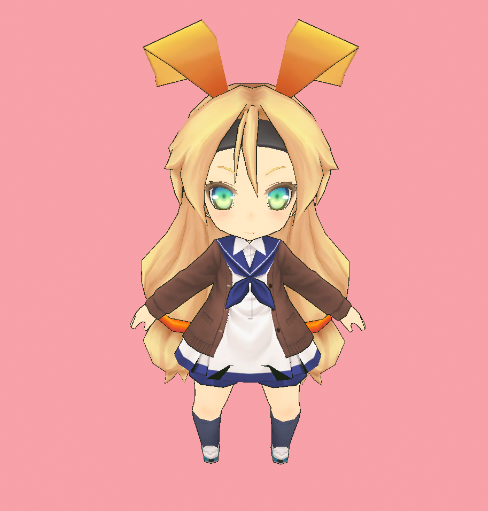

好了，这次我们要做的是一个描边Shader，我们首先来看一下效果吧：

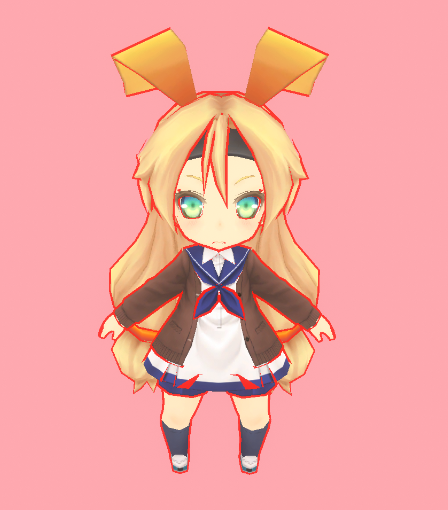

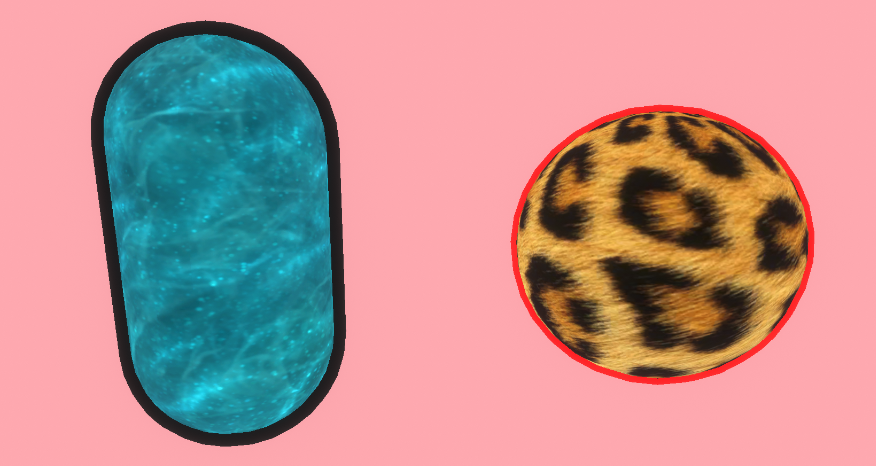

当然了，除了卡通渲染以外，我们还能高亮（可以加HDR和Bloom）突出物体，一些需要重点提示的道具，人物都能用这样的方法来实现:

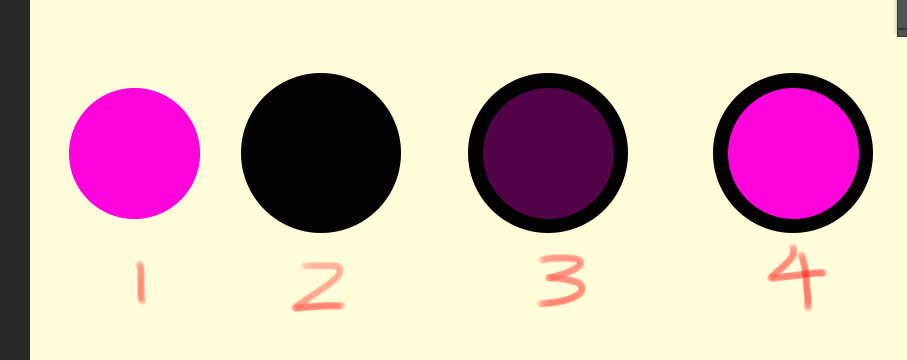

那具体原理是什么样的呢？

我们简单分析了原理，现在我们开始入手：

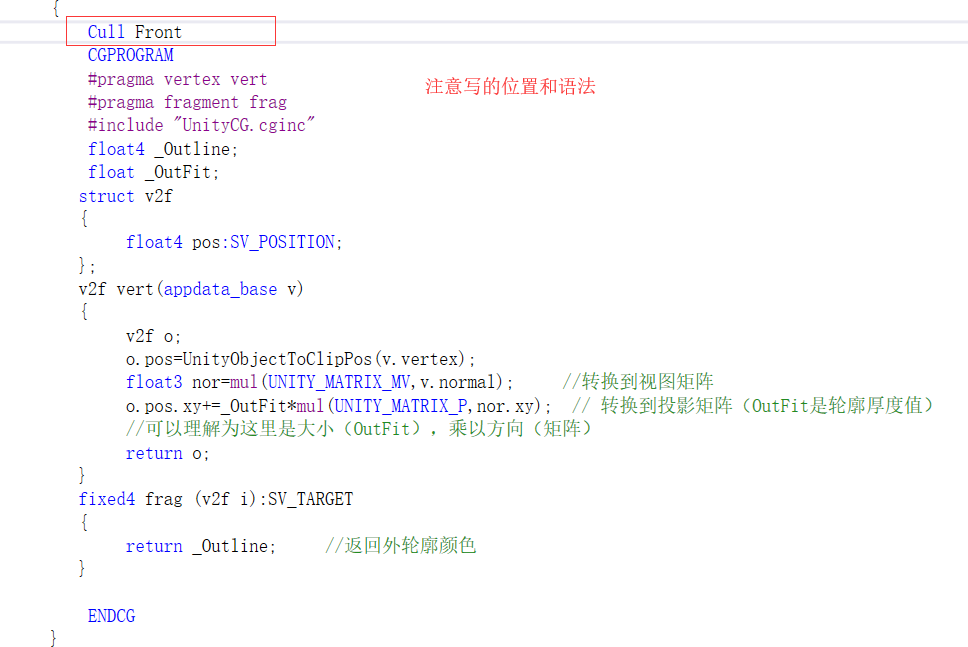

首先我们需要把模型扩大，然后渲染为纯色：

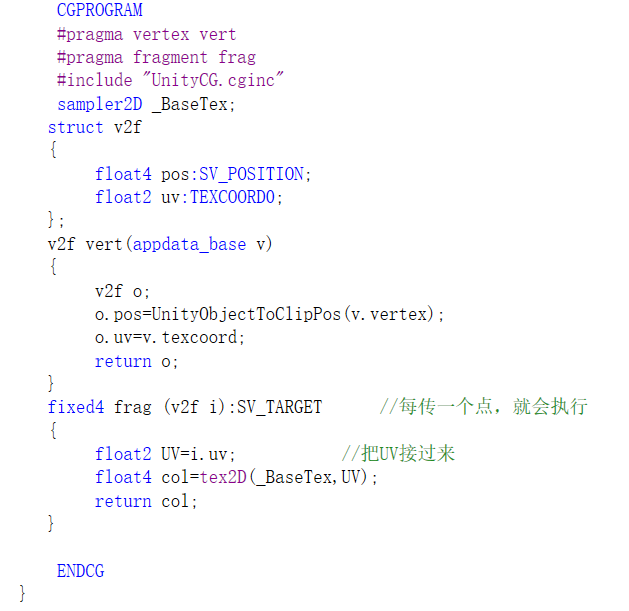

然后，我们渲染模型本体和贴图，这里和第二节讲的并无区别：

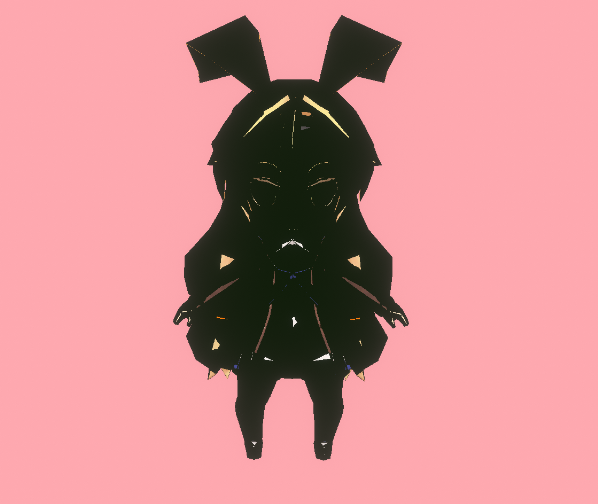

好了，我们看看效果：

这里汪汪设置的OutLine为黑色，所以我们扩大后的模型也是黑色。

接下来就需要进行我们的最后又一步：剔除

我们需要剔除放大后模型的正面：

我们加上Cull Front

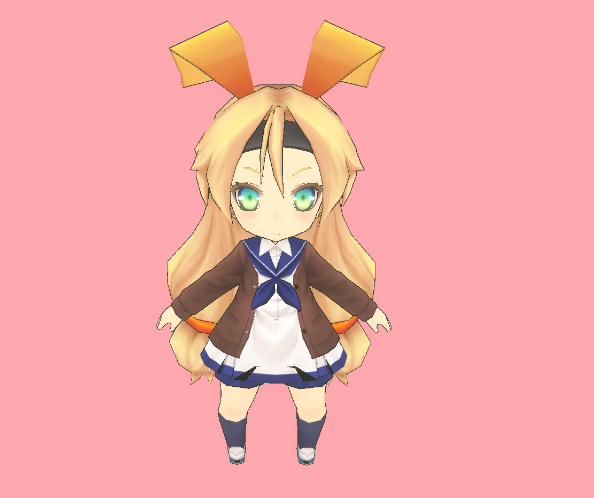

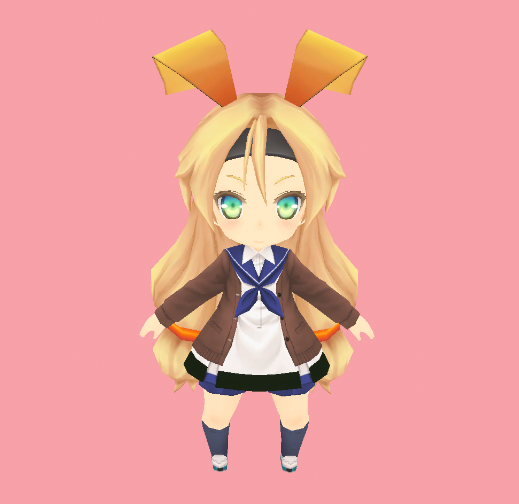

再来看一下效果：

针对以上代码，汪汪有几点要说明：

矩阵变换，也就是坐标转换，物体-世界-视图-投影的转换，这里是计算机图形学基础了，了解一些计算机图形学基础很利于大家写Shader哦，但是汪汪在这里如果详细讲解，没有必要，会浪费很多时间，这里汪汪只给出一些转换方法和含义：

UNITY_MATRIX_MVP 当前模型视图投影矩阵

UNITY_MATRIX_MV 当前模型视图矩阵

UNITY_MATRIX_V 当前视图矩阵

UNITY_MATRIX_P 当前的投影矩阵

UNITY_MATRIX_VP 当前视图投影矩阵

UNITY_MATRIX_T_MV 模型视图矩阵的转置

UNITY_MATRIX_IT_MV 模型视图矩阵的逆转置

_Object2World 当前模型矩阵

_World2Object 当前世界矩阵的逆矩阵

其中，汪汪在第二节提到的o.pos=UnityObjectToClipPos(v.vertex);，这个其实也是坐标转换，相当于

o.pos = mul(UNITY_MATRIX_MVP,v.vertex)

Cull Off 不剔除

Cull Back 剔除背面（背向摄像机的面）

Cull Front 剔除前面 （朝向摄像机的面）

好啦，本期入门实践就到这里啦~是不是很简单？

大家有什么意见和建议，都可以评论留言哦，另外有错误和不足之处也请小伙伴们多多指出！(*/ω＼*)
