UI Toolkit 上新 | 为程序员和艺术家准备的两个Demo

Unity技术博客
官方技术干货、社区动向、学习信息、活动资讯
阅读 2247
2023年12月18日
Unity 推出了两个新的教学示例,帮助开发者使用 UI Toolkit 构建内容丰富、反应灵敏的可扩展 UI。
UI Toolkit https://unity.com/features/ui-toolkit提供了一套工具 https://docs.unity3d.com/Manual/UIBuilder.html,用于为游戏和应用程序开发高性能可扩展的运行时 UI https://unity.com/case-study/timberborn,为 Unity 编辑器自定义拓展界面,以及定制运行时调试工具。
Unity 已经推出两个新的示例项目,以满足程序员和艺术家在使用 UI Toolkit 创建专业的游戏 UI 时的不同需求。
我们制作这些教学示例的目的是帮助开发者使用 UI Toolkit 构建内容丰富、反应灵敏的可扩展 UI。新的示例项目《QuizU》 https://assetstore.unity.com/packages/essentials/tutorial-projects/quizu-a-ui-toolkit-sample-268492是面向程序员的,更新后的《UI Toolkit Sample-Dragon Crashers》 https://assetstore.unity.com/packages/essentials/tutorial-projects/ui-toolkit-sample-dragon-crashers-231178是面向艺术家的。这是两个截然不同的项目,每个项目都配有辅助性教学内容。

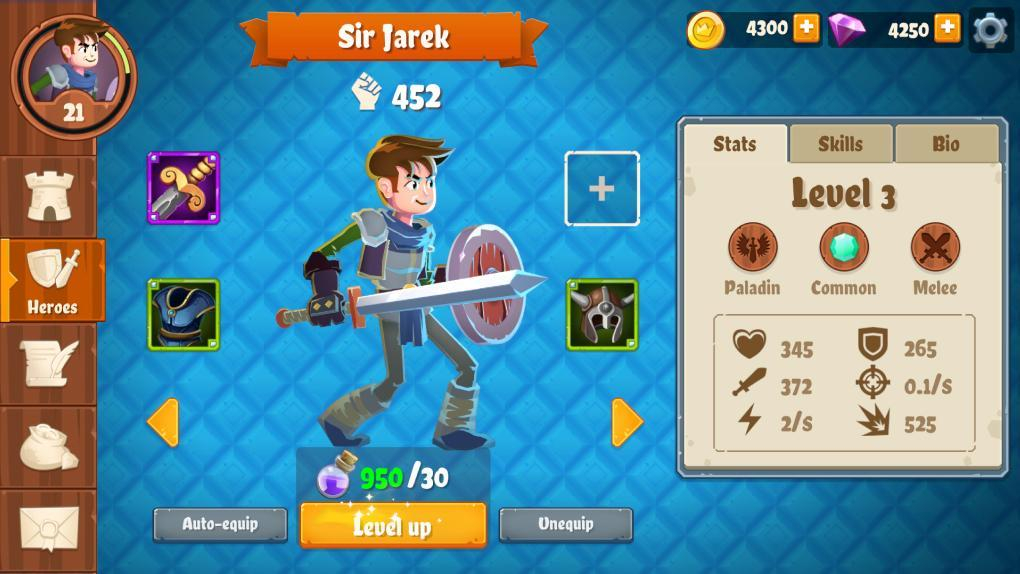

*这是《UI Toolkit Sample – Dragon Crashers》中的一个角色画面,它展示了如何将 GameObjects 和 UI 元素相结合来为画面赋予动态性和趣味性

全新的 UI Toolkit 示例项目《QuizU》

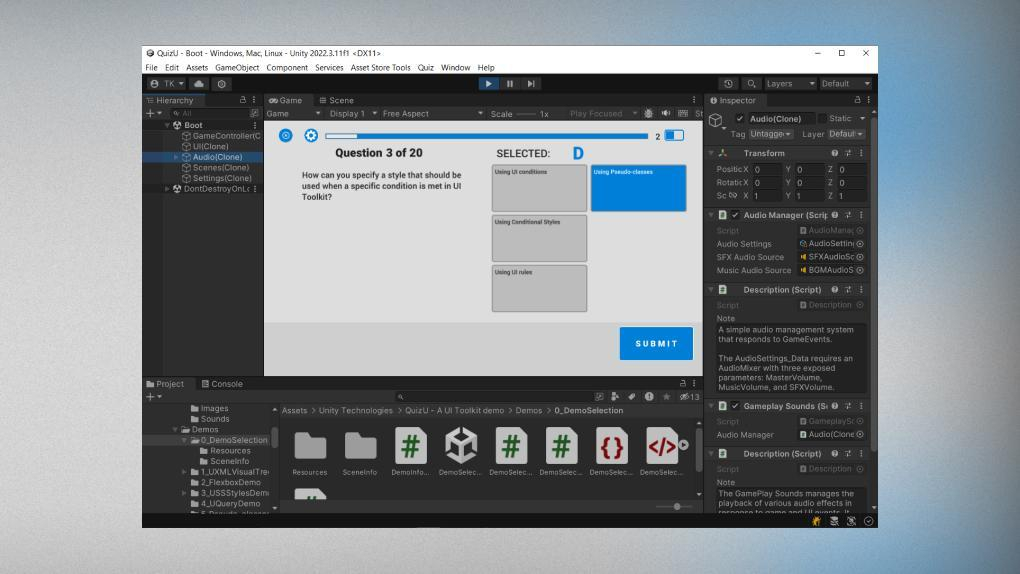

*《QuizU》示例项目是一个基于 UI Toolkit 的游戏
《QuizU》 https://assetstore.unity.com/packages/essentials/tutorial-projects/quizu-a-ui-toolkit-sample-268492是一个以程序员为中心的交互式问答应用程序示例,展示了 UI Toolkit 组件如何利用各种设计模式,在一个规模小但功能强大的游戏中协同工作。这个游戏具有多个界面和游戏流程管理功能。
这个演示项目由两部分组成:10 个小巧易懂的示例,展示了 UI Toolkit 的不同方面;一个迷你问答游戏,将 10 个场景中的许多技术整合到了一个完整的项目中。
小游戏的极简视觉风格让开发者能专注于 UI 的实现机制,而不会迷失在设计细节中。

展示设计模式的交互式迷你游戏

这个问答游戏展示了如何使用游戏流程的状态模式、如何管理多个菜单屏幕、如何使用 Model View Presenter(MVP)模式,以及如何在 UI Toolkit 中实现事件处理等。游戏玩法是一个非常简单的问答游戏机制,但其目的是向开发者展示如何在自己的项目中使用这些实现方法。

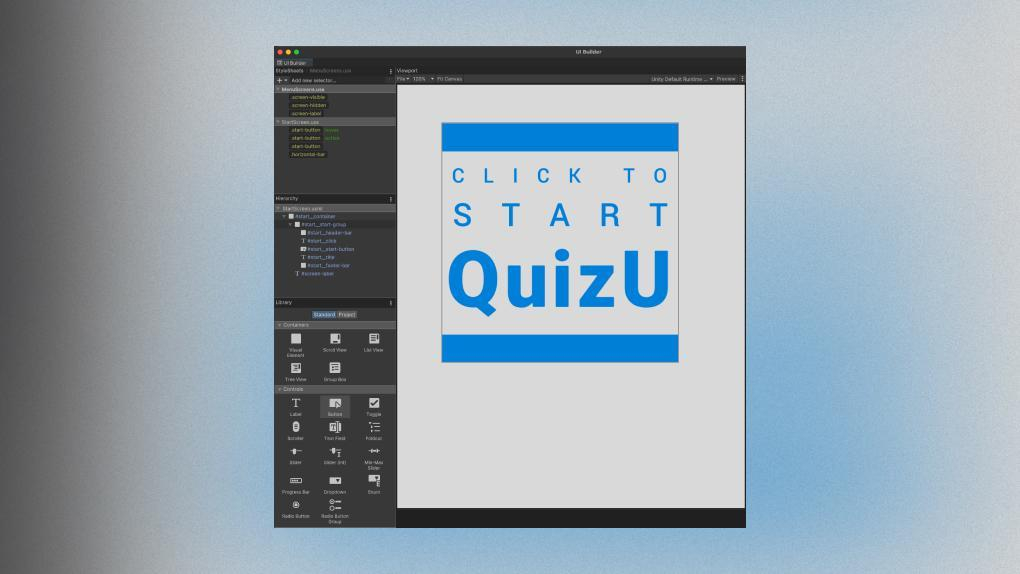

*试玩《QuizU》来了解设计模式和 UI Toolkit 是如何协同工作的
通过将设计模式 https://blog.unity.com/games/level-up-your-code-with-game-programming-patterns持续集成到项目中,开发者可以提高代码的可读性,让代码库更加清晰。设计模式不仅可以减少重构和测试时间,还可以加快整个团队的开发进程。
此外,由事件驱动的架构(其中的游戏组件通过事件相互通信)有助于实现松散耦合,从而提高游戏的可扩展性和可测试性。

小巧的演示场景

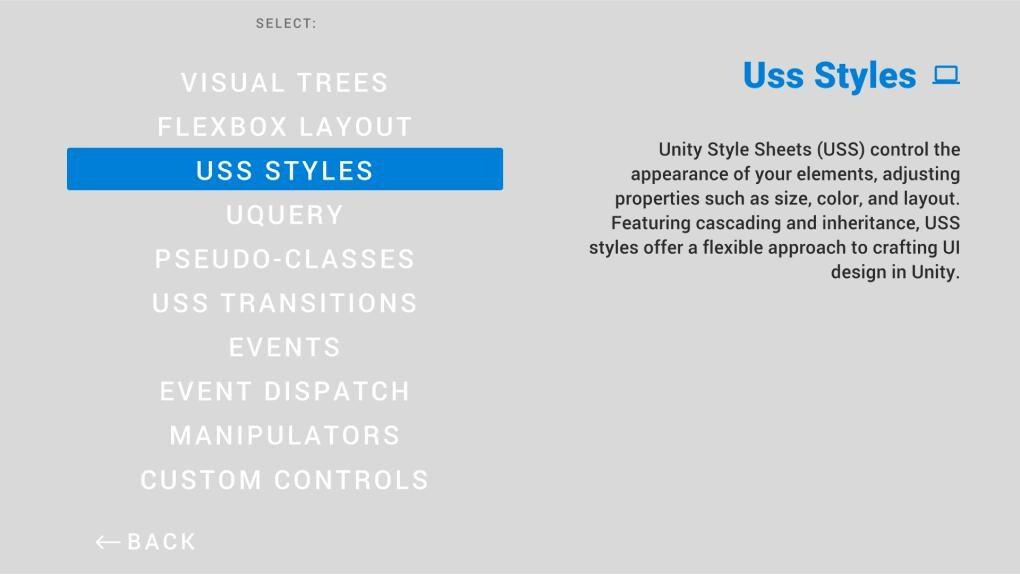

*从 Demo Selection Screen(演示选择界面)选择一个演示场景
演示的第二部分由 10 个小型演示场景组成。每个演示场景代表某项特定的技术或功能。开发者可以将它们看作一套示例集,如果下一个项目考虑使用 UI Toolkit,可以用它寻找灵感或作为指南使用。下面是展示 UI Toolkit 功能和技术的演示场景简要示例:
1. UXML 和视觉树(Visual Trees) https://docs.unity3d.com/Manual/UIE-VisualTree.html:UXML 文件形成了 UI 元素的层级结构。这些视觉树是用户界面的蓝图。
2. Flexbox https://docs.unity3d.com/Manual/UIE-LayoutEngine.html:弹性框布局模型(Flexible Box Layout Model,简称 Flexbox)为在容器内动态排列 UI 元素提供了一种高效的布局方式。
3. Unity 样式表(Unity Style Sheets,简称 USS) https://docs.unity3d.com/Manual/UIE-about-uss.html:USS 让开发者能够使用预定义的样式自定义 UI 元素。重新设计 UI 只需更换样式表即可。
4. UQuery https://docs.unity3d.com/Manual/UIE-UQuery.html:UQuery 简化了在复杂的 UI 元素层次结构中进行搜索的过程,实现了在视觉树中导航到特定的 UI 组件。
5. 伪类(Pseudo-classes) https://docs.unity3d.com/Manual/UIE-USS-Selectors-Pseudo-Classes.html:伪类应用极少的额外代码,即可创建带有动画效果的交互式 UI 元素,如悬停在按钮上时将其放大或在选中后改变文本字段的颜色,从而让视觉界面变得生动有趣。
6. UI Toolkit 事件系统 https://docs.unity3d.com/Manual/UIE-Events-Dispatching.html:UI Toolkit 拥有自己的事件系统,可用于处理 UI 的点击、变化和指针输入,即使在复杂的层级结构中也能轻松应对。
7. 操纵器(Manipulator) https://docs.unity3d.com/Manual/UIE-Events-Handling.html#manipulator:操纵器将相关的事件回调封装到一个单独的类中,从而提高了可重用性,并使定义用户交互变得更加容易(例如,库存系统的点击拖动操纵器、捏合缩放效果的手势操纵器等)。
8. 自定义控件 https://docs.unity3d.com/Manual/UIB-structuring-ui-custom-elements.html:这个演示项目展示了如何通过 UxmlFactory 类和 UxmlTraits 类定义和实例化自定义的 VisualElement。这些自定义控件可以通过脚本或 UI Builder 重复使用。
建议大家下载《QuizU》 https://assetstore.unity.com/packages/essentials/tutorial-projects/quizu-a-ui-toolkit-sample-268492后,在 Unity 2022 LTS 版本中打开和运行它。我们准备了丰富的配套系列文章,列表如下:
  • 欢迎使用全新的 UI Toolkit 示例工程《QuizU》 https://discussions.unity.com/t/welcome-to-the-new-ui-toolkit-sample-project-quizu/308607
  • 《QuizU》游戏流程中的状态模式 https://discussions.unity.com/t/quizu-state-pattern-for-game-flow/309255
  • 管理 UI Toolkit 中的菜单界面 https://discussions.unity.com/t/quizu-managing-menu-screens-in-ui-toolkit/310272
  • Model View Presenter(MVP)模式 https://discussions.unity.com/t/quizu-the-model-view-presenter-pattern/311043
  • UI Toolkit 中的事件处理 https://discussions.unity.com/t/quizu-event-handling-in-ui-toolkit/312447
  • UI Toolkit 性能技巧 https://discussions.unity.com/t/quizu-ui-toolkit-performance-tips/312451

示例工程更新《UI Toolkit Sample – Dragon Crashers (2022 LTS)》

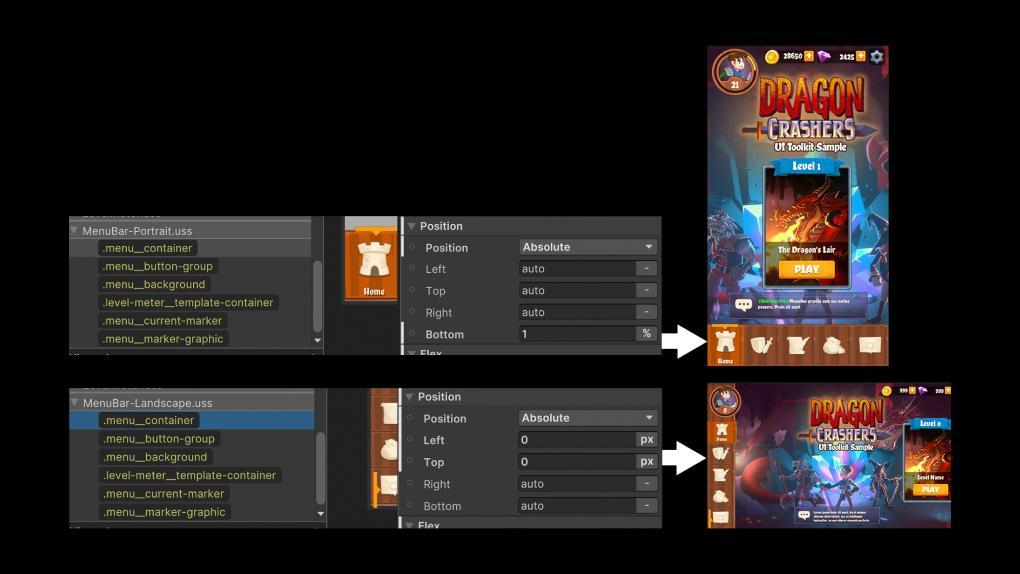

*为 Unity 2022 LTS 版本更新的部分:横向和纵向的响应式 UI
2022 年 9 月,我们推出了《UI Toolkit Sample - Dragon Crashers》 https://developer.unity.cn/projects/61109fcfedbc2a3e132c3c2c。这个具有完整功能的界面演示是基于 2D 迷你 RPG 项目《Dragon Crashers》 https://assetstore.unity.com/packages/essentials/tutorial-projects/dragon-crashers-2d-sample-project-190721中的一个片段,它展示了开发者在自己的应用程序中充分利用 UI Toolkit 的技巧。
开发者现在可以下载《UI Toolkit Sample – Dragon Crashers》针对 Unity 2022 LTS 更新后的版本。最新版本中的改进和更新包括
  1. 通过主题和 UI Toolkit 中的 GeometryChangedEvent,支持运行时横向和纵向屏幕模式
  2. 实现了 SafeArea API,以便将 UI 功能限制在设备的可用屏幕区域内
  3. 将移动设备的帧率上限提高至 60 FPS
  4. 重新设计并简化了选择器和 USS 样式表
  5. 更高分辨率的图标
  6. 对于不同的屏幕比例,改进了固定的视觉效果生成位置,以及一些光标不一致的问题
  7. 对设计模式进行了重构,以实现更清晰的 UI 架构
  8. 在教程检视器(Tutorial Inspector)窗口中提供了新的学习内容

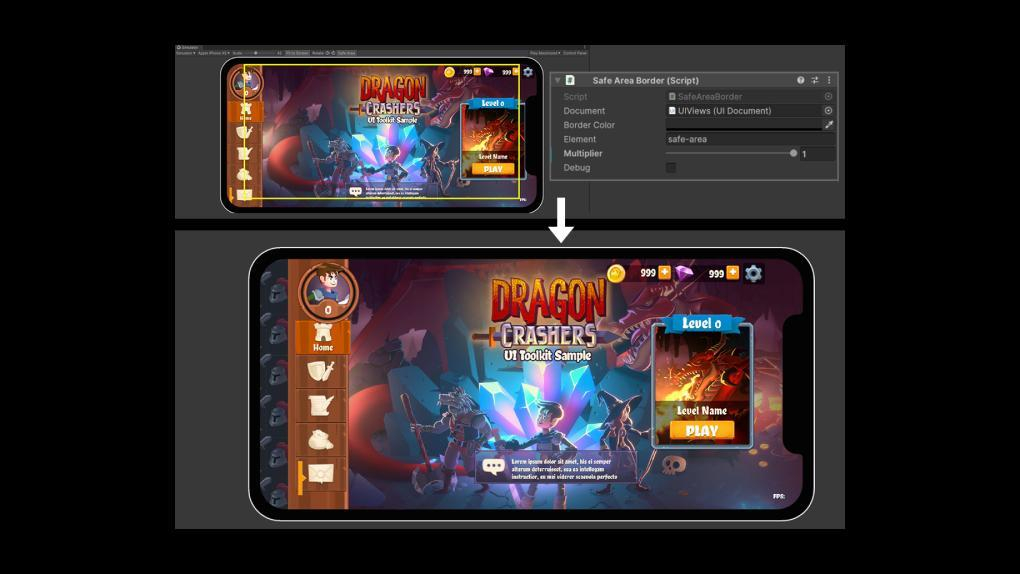

*这个演示项目在更新中使用了 SafeArea API,可以帮助开发者将 UI 功能限制在可用屏幕区域内

该示例项目的用户指南和视频教程

我们为更新后的项目添加了用户指南,以帮助大家更好地理解演示项目中使用的技术和功能。
我们还为该项目制作了一个视频教程,帮助开发者更好地查看和理解这个演示项目:

希望《QuizU》和更新版 《UI Toolkit Sample – Dragon Crashers》 这两个示例项目能帮助大家获得更多技巧。
